Комплектна система за задвижване на електромобили



Комплектна система за задвижване на електромобили
Доставчик: ИКЕМ АД

Тези електрозадвижвания са подходящи за конверсия на автомобили с ДВГ в електромобили и за вграждане в новопроектирани електромобили и други видове електрически транспортни средства.

Системата за електрозадвижване обхваща гама с три основни типоразмера на ел. мощност със съответните компоненти - електромотор и контролер:

  • 50/100 КВТ/ном/макс./, 300В
  • 25/50 КВТ, 144В
  • 70/120 КВТ, 350В

\\\"\\\\\\\\\\\\"\\\\\\\\\\\\"\\\"

Сфери на използване:

За конверсия на автомобили с ДВГ в електромобили и за вграждане в новопроектирани електромобили и други видове електрически транспортни средства – електрически платформи, електрически маневрени локомотиви, електрокари-високоповдигачи за голяма товароподемност, специализиран електрически транспорт  на летища, пристанища и големи логистични центрове и други.

Системите  за електрозадвижване за електромобили са предназначени за еднодвигателно електрозадвижване на електромобили от типа -  леки коли, миниванове, микробуси, фургони, товарни камиони с обща маса /собствено тегло плюс полезен товар/ от 1500 до 6500 кг.

С тези електрозадвижвания могат да се реализират и двудвигателни кинематични схеми за тягово задвижване при което се увеличава и товароносимостта на електромобила.


Основните технически данни на електромоторите

Таблица № 1

ПОКАЗАТЕЛ

Мярка

EVM 255-75

EVM 255-50

EVM 255 -25



Напрежение на батерия

В

350

300

144

Номинални обороти

об./мин

2800

2800

2800

Номиналнамощност

КВТ

75

50

25

 Номиналенмомент

Нм

250

170

85

Максималнамощност

КВТ

150

100

50

Максималенмомент

Нм

500

330

160

Максималниобороти

об/мин

6000

6000

6000

К.П.Д.

%

96

94

94

Маса

кг

50

35

20

Диаметър

мм

255

255

255

Дължина

мм

277

242

187

Ст. на защита

IP

IP56

IP56

IP56

Охлаждане              Течно               Течно        Течно




             \\\"\\\\\\\\\\\\"\\\\\\\\\\\\"\\\"\\\"\\\\\\\\\\\\"\\\\\\\\\\\\"\\\"

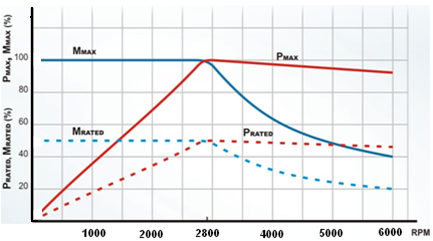

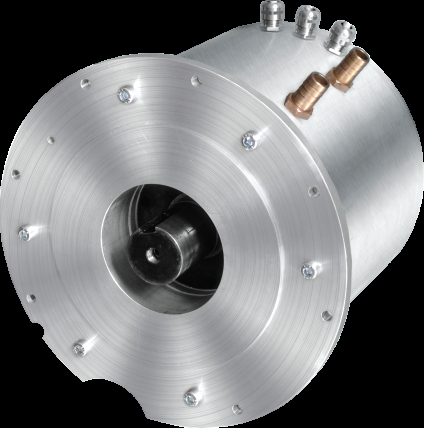

Фигура № 2:  Външен вид на                                       Графика № 1: Характеристики на

           електромоторите                                                              електромоторите



Контролерите за управление на електрозадвижването са CURTIS INSTRUMENTS и SEVCON.

Основните технически данни на контролерите

Таблица № 2

ПОКАЗАТЕЛ

Мярка



SEVCON

Gen4 Size8

CURTIS INSTR.

1239E

Напрежение батерия

В



350

144

Максимална мощност

КВТ



100

70

Номинална мощност

КВТ



60

25

Максимален ток

А



300

500

Номинален ток

А



200

170

Минимално напрежение

В



128

60

Работна температура

С0



-400 to +850

-400 to +850

Стepenна защита

IP



IP67

IP65

Габарити

mm



358x322x107

275x232x102

Охлаждане





Течно

Въздушно



\\\"\\\\\\\\\\\\"\\\\\\\\\\\\"\\\"

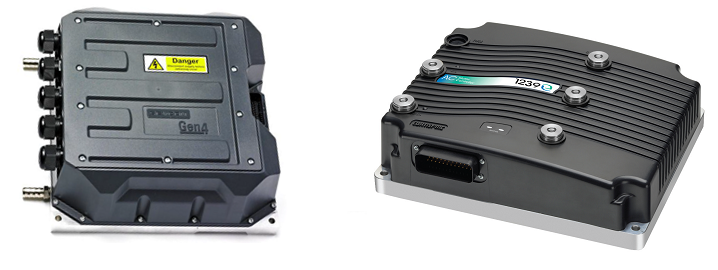

Фигура № 3: Външен вид  на контролерите

Програмното осигуряване на контролерите  адаптира  специфичните характеристики на електро-моторите с техническите и динамични характеристики на транспортното средство/електромобила/.

По този начин се  постига максимална енергийна ефективност при експлоатация на електромобила при различни режими на работа на електрозадвижването.

Освен ефективното управление на електромотора програмното осигуряване позволява:
            - избор на подходяща товарна характеристика на задвижването съобразена с механичната конструкция  и кинематичната схема на електромобила.  Така се ограничава динамичното претоварване на механиката на електромобила, което е от особено значение за конверсии;
            - избор на различни целеви режими на експлоатация  на електромобила. Възможност за въвеждане на ограничения при ускорение, спиране и  движение за осигуряване на безопасност;
            - възможност за управление на специализиран дисплей за контрол на състоянието на електрозадвижването и неговоте параметри;
            - възможност за взаимен комуникационен обмен с други основни и спомагателни системи на електромобила;
            - следене на състояния и параметри, чрез съответни информационни входове и предоставяне на информационни и управляващи изходи за предотвратяване на опасни и аварийни ситуации.
            Примерни графики за достигани скорости на движение за различните електрозадвижвания в зависимост  от общата масата на електромобила и наклона на терена са показани  на Графики №2, 3, 4.





     \\\"\\\\\\\\\\\\"\\\\\\\\\\\\"\\\"\\\"\\\\\\\\\\\\"\\\\\\\\\\\\"\\\"\\\"\\\\\\\\\\\\"\\\\\\\\\\\\"\\\"

  НАКЛОН НА ТЕРЕНА: цвят черен   – 0%            цвят червен – 6%          цвят кафяв    – 8%

        Графика № 2                                                      Графика № 3                                      Графика № 4

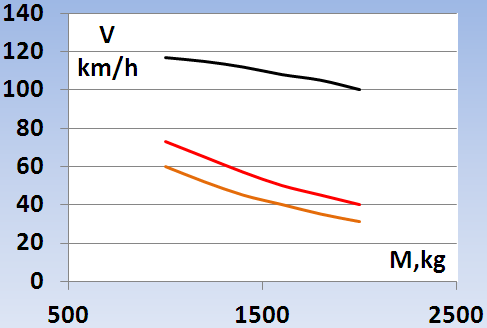

Графика № 2:Ел. мощност  – 25 КВТ, Радиус гуми – 0,32м, коеф. възд. съпр. – 0,32

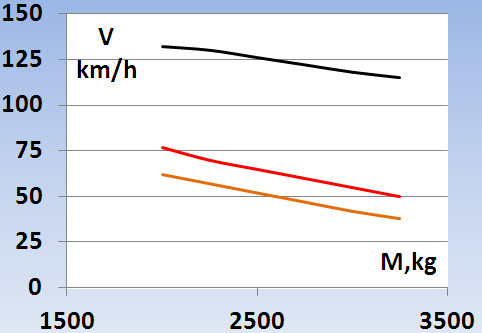

Графика № 3:Ел. мощност  – 50 КВТ, Радиус гуми – 0,32м,коеф. възд. съпр. – 0,35

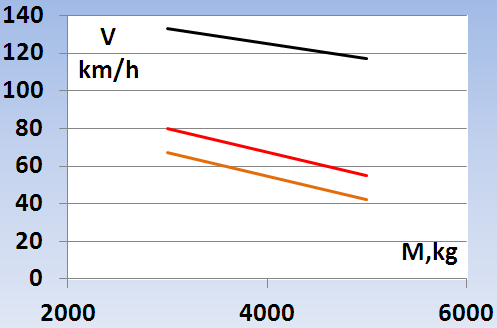

Графика № 4:Ел. мощност  – 75 КВТ, Радиус гуми – 0,35м, коеф. възд. съпр. – 0,40



Търговски условия:

1. Задвижване 50/100 КВТ/ном/макс./, 300В –контролер плюс електромотор

- 15 550 лв. / СЕВКОН 300В/300А и EVM 255-50/с програмно осигуряване за контролера и гаранционно обслужване.

2.Задвижване 25/50 КВТ, 144В –контролер плюс електромотор

- 12 950 лв. / СЕВКОН 300В/300А и EVM 255-25/ с програмно осигуряване за контролера и гаранционно обслужване.

3.Задвижване 70/120 КВТ, 350В –контролер плюс електромотор

- 17 850 лв. / СЕВКОН 300В/300А и EVM 255-75/ с програмно осигуряване за контролера и гаранционно обслужване.



За контакти:

„ИКЕМ“ АД
гр. София , ул. „И. Денкоглу“ 1, ет.4, ап.13
тел: 0879 830 490; 0879 830 491
е-mail: office@ikem-bg.com
